AXISVM - program de elemente finite pentru calculul structurilor

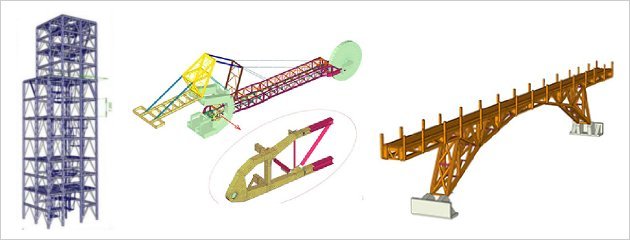

AXISVM este un program modern bazat pe metoda elementelor finite, destinat inginerilor constructori. Analiza statică și dinamică a structurilor bidimensionale precum și a celor tridimensionale se face atât prin metode de calcul liniare, cât și neliniare. Programul modelează structuri în cadre plane/spațiale, grinzi cu zăbrele plane/spațiale, grinzi în mediul elastic, șaibe în stare plană de tensiune/deformații, plăci plane, plăci cu nervuri, plăci în mediul elastic și structuri de plăci curbe subțiri. La modelarea structurii pot fi utilizate elemente finite într-un număr nelimitat și în combinații libere (ex.: structuri mixte din cadre și diafragme).

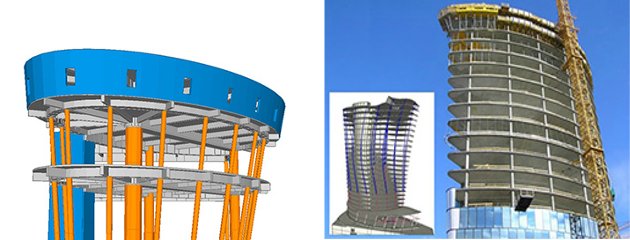

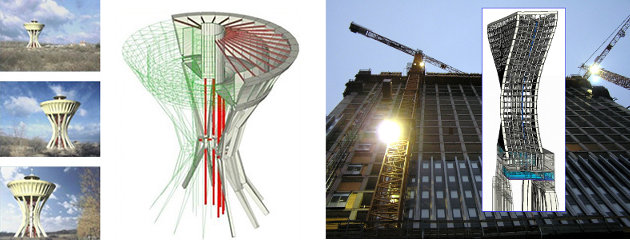

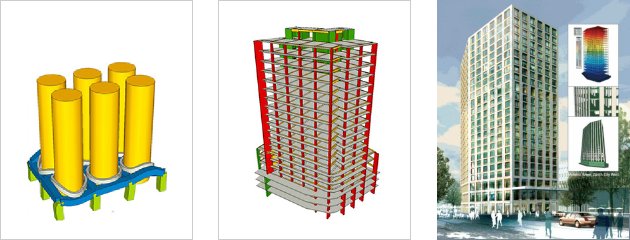

Facilitatea de bază a programului AXISVM – ideal pentru ingineri constructori – este sistemul integrat de „modelare vizuală” cu ajutorul căruia proiectantul își poate construi modelul 3D. Modelarea vizuală permite proiectantului urmărirea grafică a întregului proces de modelare și calcul, până la faza de evaluare a rezultatelor.
Puternic, precis, ușor de învățat
Suprafață grafică OpenGL pentru pre- și postprocesare intuitivă
Dimensionarea și verificarea armăturilor și a sectiunilor metalice conform standardelor românesti și celor europene
Proiectarea structurilor din lemn conform EC 5
Dimensionarea fundațiilor izolate și continue conform EC 7
Compatibilitate cu majoritatea programelor CAD și BIM
Analiză seismică în conformitate cu P100/2006 și EC8
Program și manual în limba română, engleză sau germană
Construcție rapidă a modelelor 3D cu numărul dorit de elemente finite
Suport tehnic, consultanță și curs de inițiere gratuit
De ce să alegi AXISVM?
Pot fi modelate cele mai multe probleme de proiectare structurală
Extrem de ușor de folosit și de învățat
Peste 100.000 de proiecte finalizate în 45 de țări
Zeci de ani de experiență și cunoștințe profesionale
Dezvoltat continuu pe baza feedback-ului de la utilizatori
Asistență la nivel înalt
Noutăți în versiunea AXISVM X8

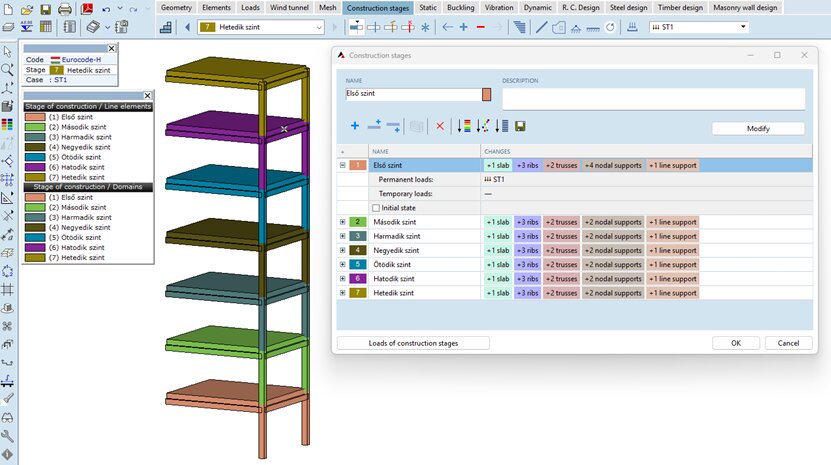

Modulul STG
Luarea în considerare a etapelor de construcție poate fi deosebit de importantă în procesul de proiectare, în special atunci când structura suferă modificări față de starea finală sau elementele structurale sunt supuse unor condiții de încărcare semnificativ diferite în timpul construcției (de exemplu, depozitarea materialelor de construcție, macarale, sprijiniri temporare, montaj etc.). Neglijarea acestor efecte și condiții poate duce la erori semnificative și la o evaluare incorectă a conformității structurale.
Abordarea tradițională presupune adesea crearea unui model structural complet, care include toate elementele structurale. În analiza cu elemente finite, toate încărcările sunt aplicate acestui model, ceea ce poate duce la rezultate care diferă de realitate. Modelarea etapelor de construcție oferă o soluție pentru astfel de probleme. În acest caz, modelele corespunzătoare fiecărei etape de construcție sunt analizate separat, iar rezultatele sunt apoi cumulate. Astfel, se poate ține cont, pas cu pas, dacă un element a fost construit, demolat sau consolidat. În plus, pot fi calculate efectele încărcărilor aplicate în timpul construcției și influența modificărilor structurale.
Pe lângă modelarea etapelor de construcție, modulul permite:
- Modelarea etapelor de demolare
- Analiza structurilor parțial demolate și consolidate
- Analiza consolidarilor structurale si verificarea structurii consolidate
- Analiza deteriorării structurale (de exemplu, verificarea structurilor metalice corodate)
- Analiza colapsului progresiv
- Construcția podurilor
Modulul SOIL

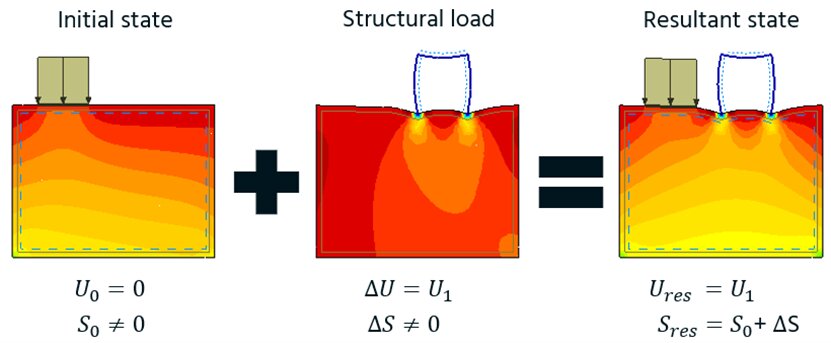

Modelarea stării inițiale
AXISVM X8 oferă posibilitatea de a lua în considerare starea inițială a solului (care este deja sub tensiune din cauza greutății proprii și a altor încărcări anterioare, dar deformarea este presupusă a fi deja avut loc și este considerată nulă).
Dacă modelul conține etape de construcție (este necesar modulul STG), atunci pentru calculul stării inițiale a solului este necesar să se definească o stare de construcție separată, unde poate fi activată opțiunea de a lua în considerare starea inițială. Dacă modelul nu conține etape de construcție, dar include o zonă de modelare a solului, atunci înainte de analiză trebuie definit, printr-o fereastră de dialog, ce caz de încărcare conține greutatea proprie a solului și alte încărcări anterioare care determină starea inițială.

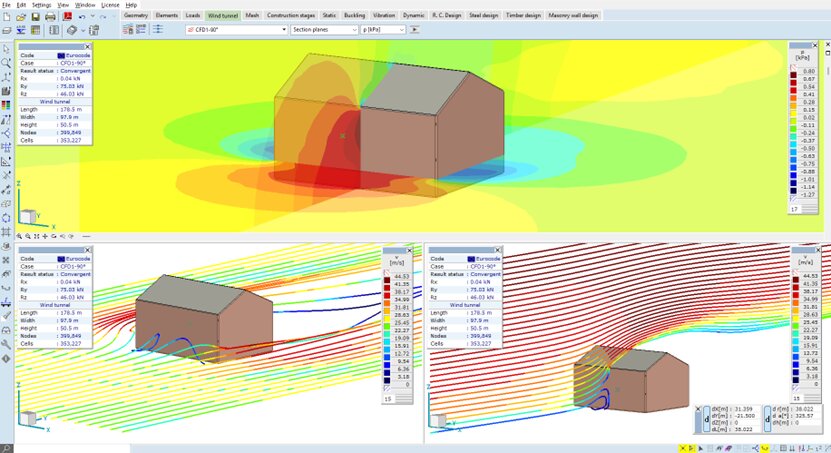

Modulul WIND
Urmărirea separată a timpului pentru fiecare caz de încărcare WIND, afișarea timpului petrecut în procesele parțiale după calcul
Afișarea progresului în timp real în bara de activități în timpul analizei, similar analizei structurale
Setarea liniilor de curent pentru fiecare caz de încărcare, individual pentru fiecare analiză
Controlul calității rețelei îmbunătățit și setări automate pentru o convergență mai bună. În cazul unei rețele de calitate slabă, se pot forma numeroase conexiuni de celule neortogonale. După finalizarea generării rețelei, programul verifică numărul acestor celule, iar dacă acesta depășește un anumit prag, pentru a asigura convergența, efectuează iterații interne suplimentare asupra ecuațiilor de presiune
Test de fiabilitate nou pentru a asigura rezultate mai precise și mai clare. Există numeroase situații în care rezultatele par corecte, dar sunt departe de a fi așa. Poate apărea și situația inversă, adică reziduurile nu ating valoarea țintă, dar câmpul de presiune converge. Pentru a elimina incertitudinea din partea utilizatorului, în versiunea AXISVM X8 a fost introdus un control care verifică fiabilitatea rezultatelor și oferă feedback utilizatorului cu privire la corectitudinea acestora
Modulul SC1

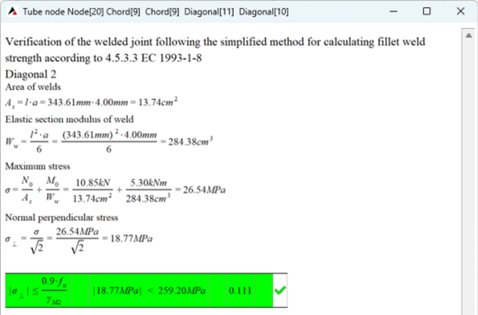

Verificarea nodurilor sudate în grinzile cu zăbrele
Dimensionarea îmbinărilor pentru starea finală în modulul STG (aprilie 2025)
Utilizarea opțională a rigidităților de îmbinare calculate în SC1 pentru actualizarea rigidităților la capetele barelor din modelul structural al spațiului global
Modulul TD1

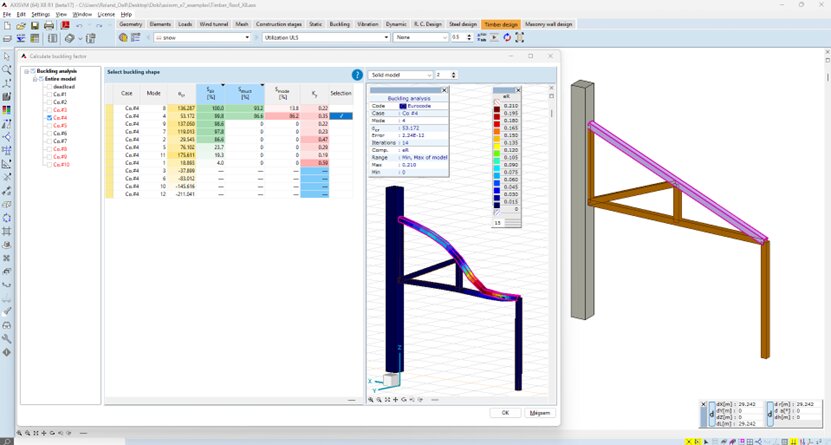

Posibilitatea de a introduce lungimea de flambaj

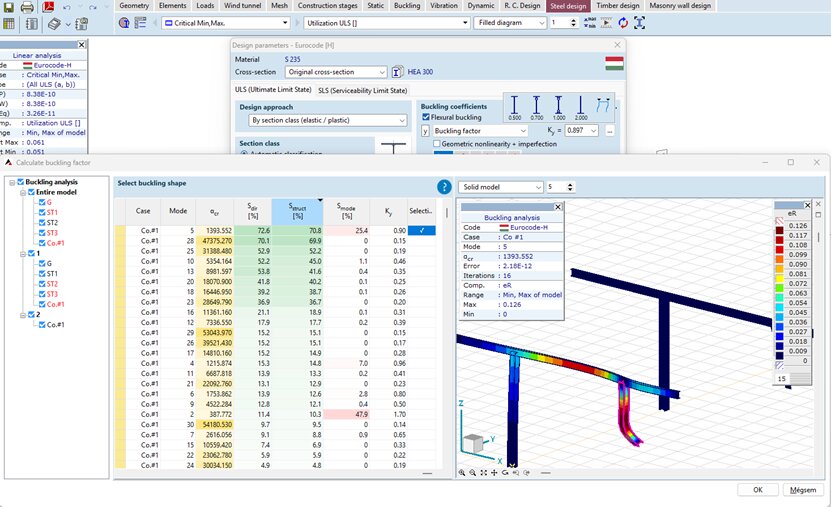

Calculul automat al lungimii de flambaj pe baza formelor de stabilitate la flambaj. Pe baza rezultatelor analizei de flambaj, se pot determina atât factorul de lungime de flambaj, cât și lungimea efectivă de flambaj. Factorii Sdir (sensibilitate la direcție), Sstruct (sensibilitate structurală) și Smode (sensibilitate la mod de flambaj) ajută la selectarea cazului relevant
Modulul SD1
Calcul automat al lungimii de flambaj pe baza formelor de stabilitate la flambaj. Pe baza rezultatelor analizei de flambaj, se pot determina atât factorul de lungime de flambaj, cât și lungimea efectivă de flambaj.
Factorii Sdir (sensibilitate la direcție), Sstruct (sensibilitate structurală) și Smode (sensibilitate la mod de flambaj) ajută la selectarea cazului relevant
Clasificator general de secțiuni transversale
Calculul tensiunii Von Mises și pentru secțiuni de clasa 4
Afișarea detaliilor clasificării secțiunii transversale în calculul de proiectare
Comutator de clasificare N, M, N+M în formularul parametrilor oțelului și a lua în considerare în timpul clasificării
Modulul RC2

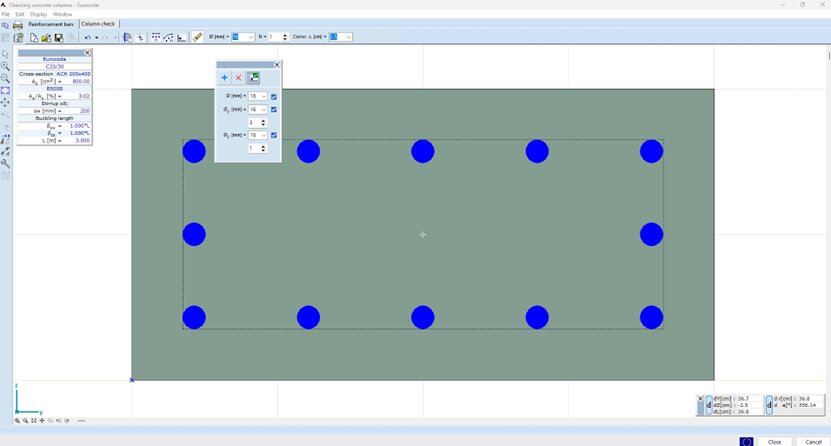

Asistent pentru schema de armare a stâlpilor din beton armat. Funcția de plasare a schemei de armare permite utilizatorului să asocieze cu ușurință distribuții simple de armătură pentru secțiuni dreptunghiulare și circulare
Modulul RC3

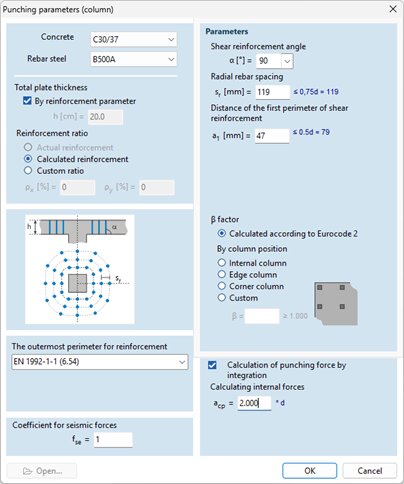

În analiza perforației, integrarea opțională a forțelor de tăietoare pe cercurile de armare
Parametru nou conform standardului pentru calculul străpungerii, utilizat la determinarea capacității portante a barei comprimate înclinate din rețea
Modulul RC4

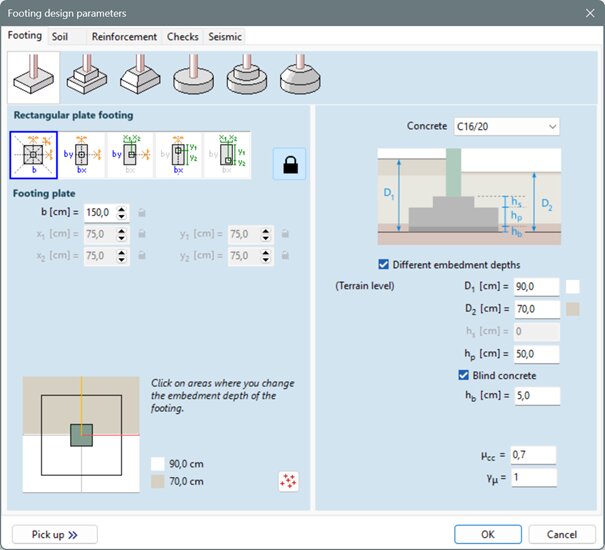

Adâncime de fundare diferită pentru fundații izolate și continue
Modulul SWG
Actualizarea calculului sarcinii din zăpadă conform standardelor austriece
OPORTUNITĂȚI NOI ÎN DOMENIUL BIM
GrasshopperToAXISVM Add-on (v8.0)
Funcții pentru îmbunătățirea experienței utilizatorului:
Previzualizare Rhino pentru componentele AXISVM
Crearea detaliilor personalizate (cu structură de foldere)
Identificarea ușoară a elementelor parametrice în AXISVM (selectarea elementelor)
Acces la conținutul fișierelor .axs existente (import, reutilizarea elementelor, definirea încărcărilor)
Noutăți generale
Afișarea denumirii materialului, secțiunii sau panoului CLT selectat în partea de jos a componentelor
Definirea relației de torsiune cu deplasare împiedicată (factor de multiplicare)
Dezvoltări legate de importul rezultatelor
FUNCȚII NOI ÎN PACHETUL DE BAZĂ

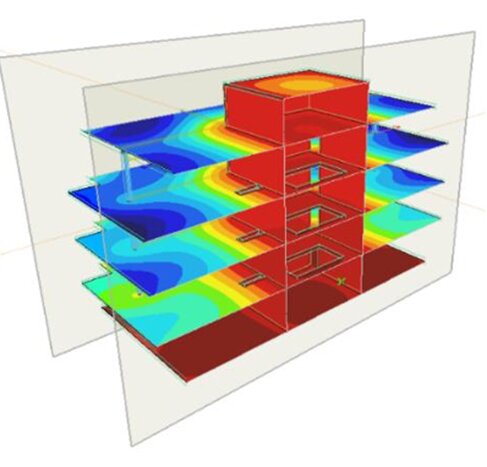

Secțiuni compuse
Secțiunile compuse reprezint o secțiune a modelului delimitată de una, două sau trei perechi de planuri de tăiere
Secțiunile compuse permit o explorare rapidă a părților interne ale structurii, inclusiv cu rezultatele aferente

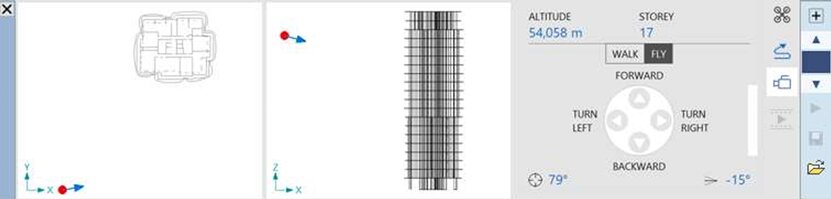

Modul dron
Dronul este un instrument auxiliar utilizat pentru verificarea modelului structural și, în mod special, pentru interiorului structurii, precum și pentru prezentarea acesteia. Funcționarea sa amintește de cea a dronelor reale: nu doar că poate zbura în jurul modelului, dar, spre deosebire de celelalte moduri de vizualizare, este capabilă să pătrundă în structură și să o reprezinte și din punctele aflate în interiorul acesteia.
ALTE DEZVOLTĂRI
Îmbinările și corpurile rigide au, de asemenea, rigiditate geometrică
Echivalența suportului de suprafață Winkler (Steinbrenner) pentru dimensiunile
Culori suplimentare ajustabile pentru simbolurile grafice
Posibilitatea de a modifica culoarea selecției pentru elementele selectate
Numele standardelor sunt afișate între parametrii standard
Transformarea arcurilor selectate într-o linie dreaptă
Salvarea animațiilor în format APNG
Logarea mesajelor de eroare și avertisment
La redenumirea/etichetarea elementelor, se poate activa afișarea identificatorului unic intern în locul numărului de ordine continuu, care nu se modifică pe durata vieții modelului.
Licențe adaptate la nevoile clienților
Protecție nouă și flexibilă, bazată pe cloud
O soluție de protecție software care permite utilizarea AXISVM oriunde și oricând.
Nu mai există probleme cu cheile hardware pierdute, deteriorate sau lăsate într-un computer. Programul poate fi folosit oriunde unde există o conexiune la internet. Există, de asemenea, o soluție în cazul în care internetul este întrerupt sau legătura nu este de încredere. Această metodă flexibilă de licențiere este disponibilă începând cu versiunea AXISVM X8.
Finanțare prin GRENKE
Multiple produse și configurații din oferta noastră – a căror valoare depășește 500€ – sunt eligibile pentru finanțare prin partenerul nostru GRENKE.
Pentru informații adiționale te rugăm să ne contactezi.
