Urmăriți videoclipul despre modul în care puteți să creați automat cele mai uzuale cote, apoi exersați crearea cotelor automate.
REZUMAT
Pași:

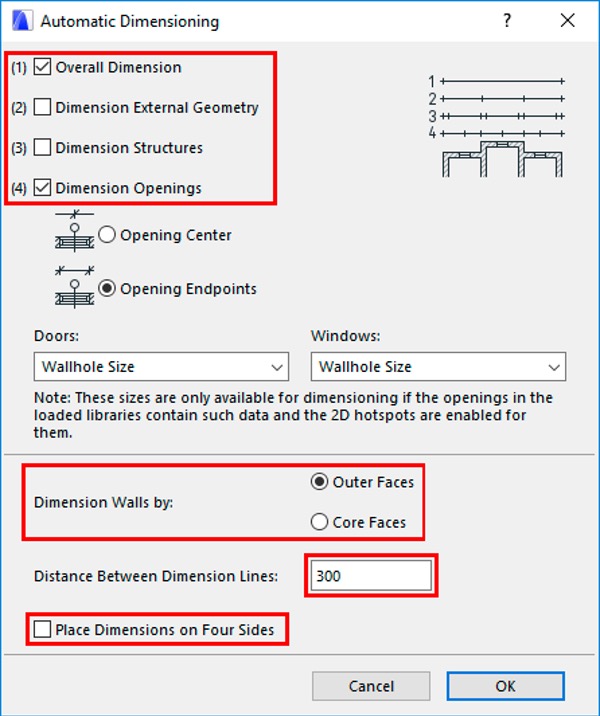

1. Activați unealta de Perete și apăsați CTRL+A pentru a selecta toți pereții. Activați comanda Document > Annotation > Automatic Dimensioning > Exterior Dimensioning, configurați-o conform ilustrației de mai jos și faceți clic pe OK.
2. Faceți clic pe orice față longitudinală a pereților pentru a seta direcția de cotare.
3. Îndepărtați cursorul spre exterior și faceți clic pentru a plasa liniile de cotă.
4. Deselectați pereții.
5. Selectați toți pereții de cortină și activați din nou comanda Document > Annotation > Automatic Dimensioning > Exterior Dimensioning. În dialogul de setări pentru Cotare automată, bifați opțiunea de plasare cotelor pe patru laturi și faceți clic pe OK.
6. Faceți clic pe orice față longitudinală de perete pentru a seta direcția de cotare.
7. Mutați cursorul sub cortina de jos, faceți clic stânga pentru a plasa liniile de cotă și apăsați ESC.
8. Creați cote manuale pentru placa și scara (pentru a crea punctul de referință în colțul plăcii din dreapta jos, mutați cursorul peste acest colț și apăsați tasta TAB până când se evidențiază grafic placa).
